Microcyber G系列网关

Microcyber G系列网关包括6种不同的产品,每种网关都可联接两种不同的工业网络。该产品系列为Modbus提供到Profibus DP, Profibus PA, HART与Foundation Fieldbus转换功能,同时支持HART到Foundation Fieldbus、Modbus的转换功能。

Microcyber G系列网关为应用不同网络的工业自动化工厂使用而设计。G系列网关帮助系统集成商快速连接两种工业网络,支持整个工厂内持续的信息流。

四大优点

与主流控制系统兼容
Microcyber G系列网关经过与主流控制系统的测试与验证,例如西门子,艾默生,施耐德电子,ABB,霍尼韦尔罗克韦尔,等等。

易于安装 – 配置简单
Microcyber G系列网关支持DIN导轨安装,简单方便。支持DD文件清晰了解设备参数,通过组态软件,方便完成用户配置。

两个网络间的快速透明数据传输
Microcyber G系列网关主要关注两个网络间的数据传输。除了循环数据,非循环参数数据也可被传输。参数数据的使用丰富了网关的功能,允许了网络间时间要求不严格的数据块之间的传输。Microcyber G系列网关也可混合参数与I/O数据以允许网络间非常灵活的联接。

Microcyber G系列网关特点

两个网络间I/O数据透明传输的简单方式
联接不同的控制系统(西门子,艾默生,施耐德电子,ABB,横河,罗克韦尔等等)
支持主流的过程工业通信协议(Profibus DP, Profibus PA, HART 与 Foundation Fieldbus)
支持DD文件,可以快速配置参数
自发货之日起有三年的产品质保

工作时间

Week Days 8:00 – 5:00
Saturday 9:00 – 5:00
Sunday 11:00 – 4:00

联系电话

024-31217270

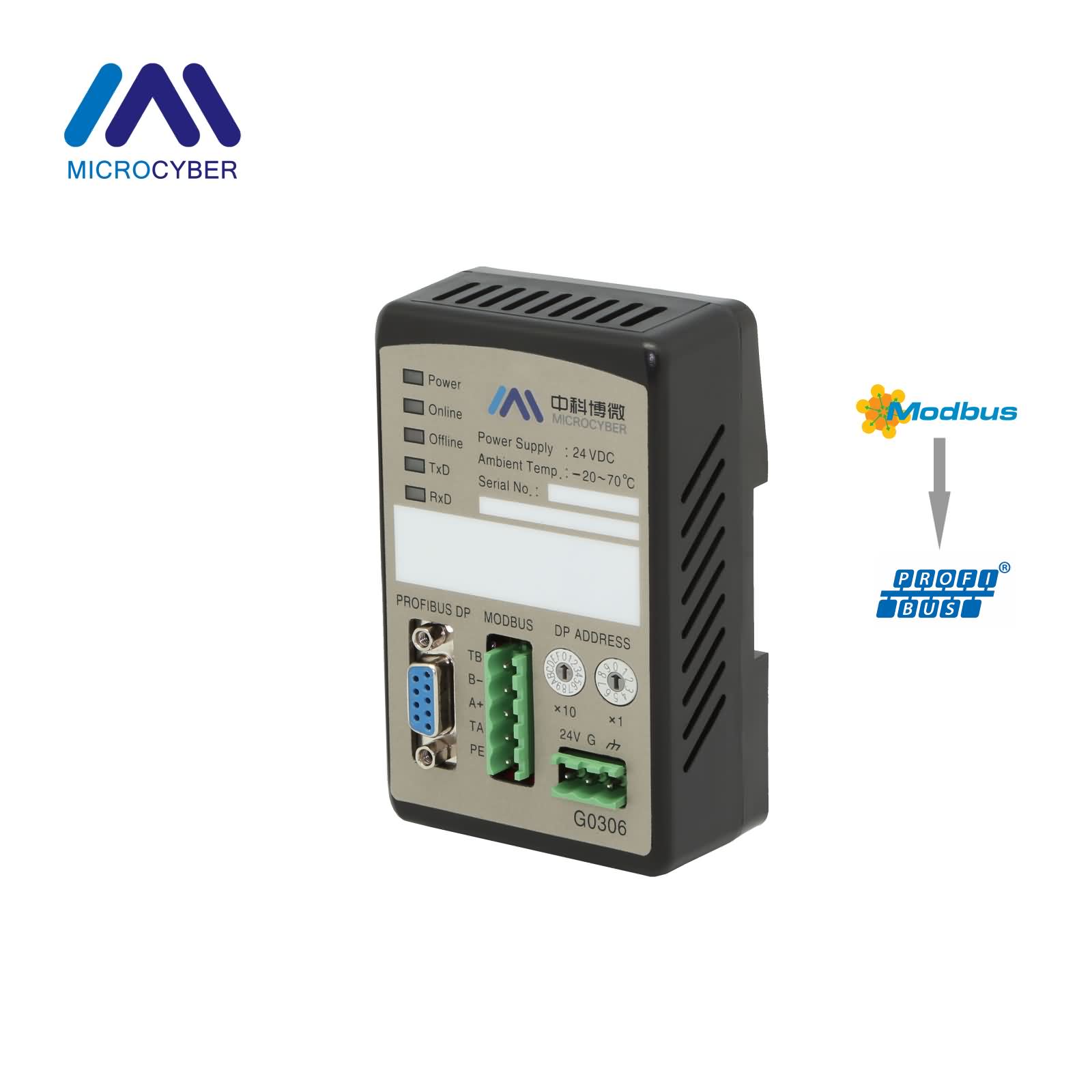

G0306 Modbus转DP网关

G0306网关实现了Modbus RTU设备到现场总线PROFIBUS DP互联,Modbus RTU和PROFIBUS DP/V0间的协议转换。用户只需通过GSD文件配置即可将多个Modbus RTU设备接入到PROFIBUS DP网络中。24V直流电源供电,标准的PROFIBUS DP接口,指示灯快速诊断设备工作状态,产品使用简单。 G0306结合了高可靠性和灵活性,使其成为各个行业系统集成商和工厂操作人员不可或缺的互联工具。

优点和特点

  • 最多支持31个Modbus RTU从站设备
  • 符合PROFIBUS-DP/V0 协议规范
  • 最大支持244输入数据、244个输出数据、244个参数
  • ModbusRTU和PROFIBUS DP协议可通过GSD文件灵活配置
  • ModbusRTU和PROFIBUS DP协议数据透明传输
  • 硬件设置PROFIBUS DP总线设备地址
  • 35mm导轨方便,安装MODBUS 协议接口的变频器、电机启动保护装置、各种变送器、智能现场测量设备及仪表等。

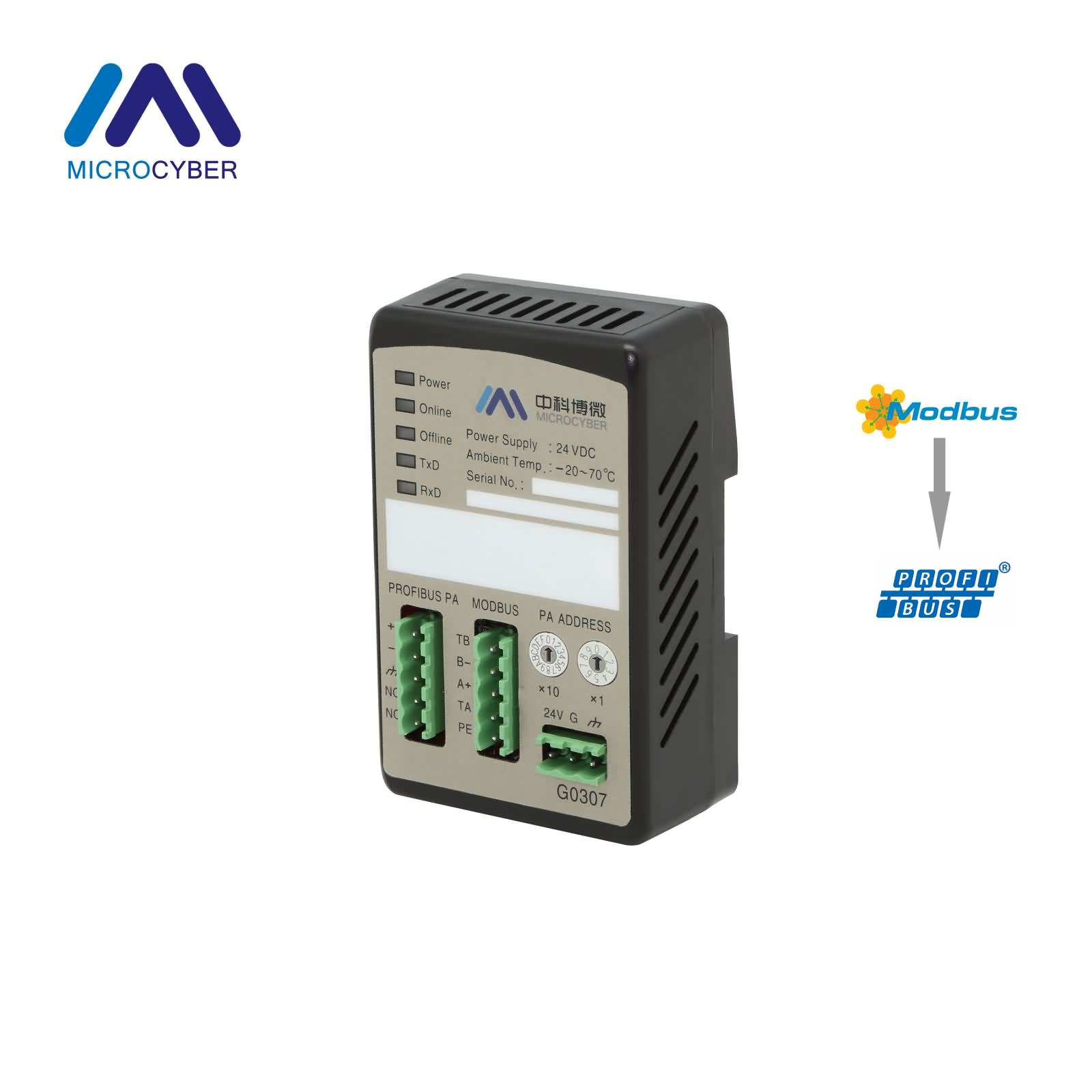

G0307 Modbus转PA网关

G0307网关实现了Modbus RTU到Profibus PA的转换功能。可以使多个符合Modbus RTU通信规则的从站设备接入到Profibus PA网络中。是国内唯一一家实现此功能的PA设备,是客户不二的选择。所有Modbus相关配置均通过EDD来实现,功能强大、方便快捷。可广泛应用于各个行业领域。

优点和特点

  • 国内首家成功研发的Modbus RTU转PA网关
  • 最多支持4个Modbus RTU从站设备同时接入
  • 每个Modbus RTU从站设备默认分配4种功能块,每种1个
  • ModbusRTU接口可配置总线终端,需要24VDC外供电
  • 支持最新的Profibus PA 3.02行规
  • 可通过软件或硬件设置Profibus总线地址
  • ProfibusPA端通过总线供电工作
  • 多达4种功能块AI、AO、DI、DO,每种分别有4个,共16个功能块领先于国际上同类产品
  • 支持GSD文件,共16个槽,每个槽固定为1个功能块,每个功能块均可配置多种模块

G0310 Modbus转HART网关

G0310网关是一款Modbus-RTU 协议转HART协议的网关设备。G0310作为Modbus主机通过RS485接口与具有Modbus-RTU通讯功能的设备进行通讯,能够把设备中的数据转换成HART设备变量输出,并且支持4~20mA电流输出。

优点和特点

  • 符合HART7.0协议标准
  • HART从站和Modbus主站形式
  • 4~20mA模拟信号叠加HART数字信号
  • 支持1个Modbus从设备,支持6个设备变量和4个动态变量
  • 通过HART接口配置网关,用户数据写保护
  • 支持高/低报警电流
  • RS485 Modbus接口
  • LED电源和通信指示
  • 标准DIN导轨安装

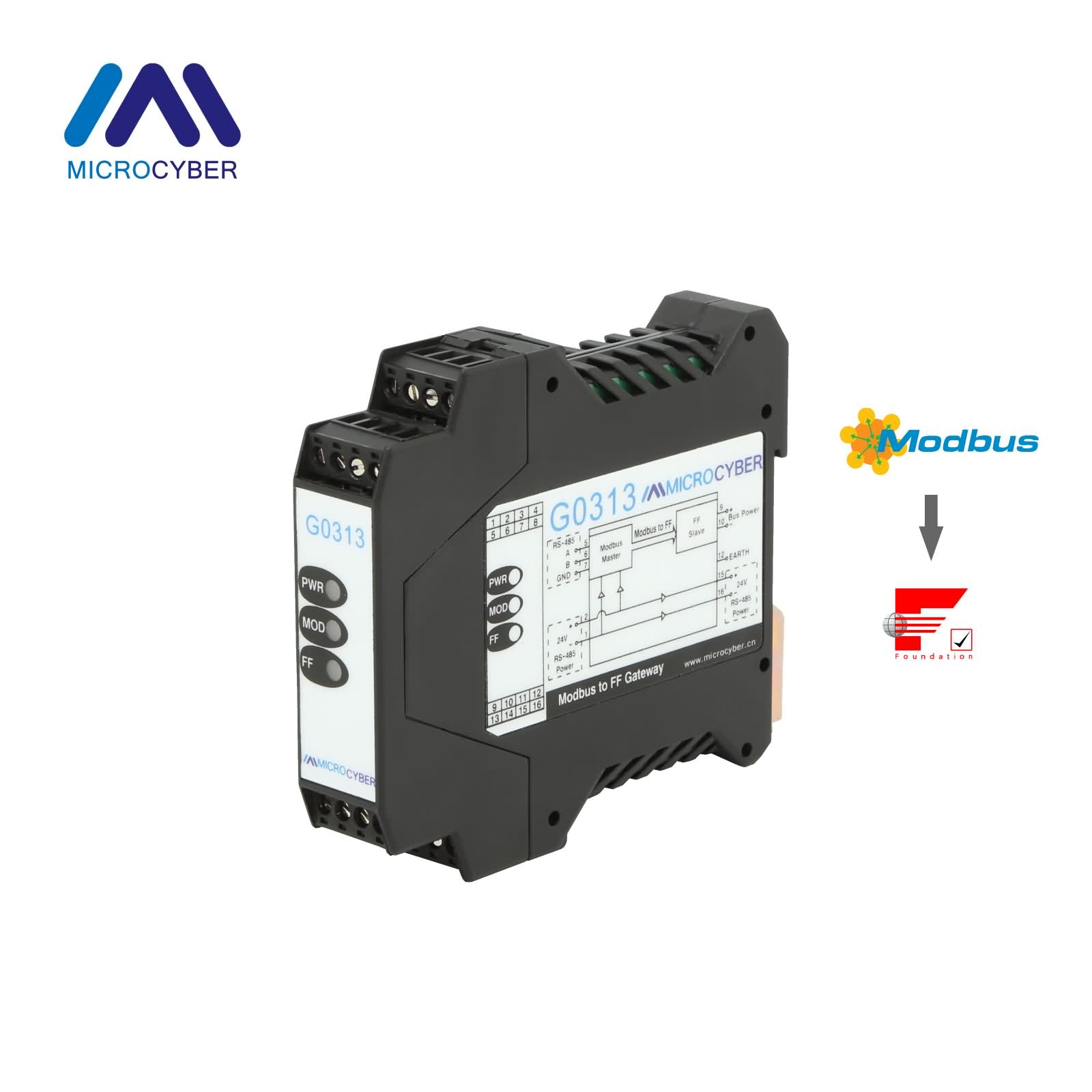

G0313 Modbus转FF网关

G0313网关使得Modbus RTU向FF H1的直接转换成为了可能。G0313网关可以有效降低Modbus设备向FF设备转换的开发难度,轻松实现Modbus RTU设备的升级。精巧的设计,可以在现场轻松地安装在保护箱或控制箱中的DIN导轨上。通过简单的配置即可连接Modbus从站设备,从而实现Modbus-RTU协议到FF协议的转换。一个网关最多可以带4个Modbus-RTU从设备,节省成本。现场应用过程中通过LED指示灯即可判断G0313的工作状态是否正常。

优点和特点

  • 最多支持4个Modbus RTU从站设备同时接入
  • 支持4种功能块AI、AO、DI、DO
  • 每种分别支持8个通道
  • Modbus变换块1个,PID功能块4个
  • 符合FF规范的RES功能块1个
  • Modbus RTU设备升级
  • 侧面接线图及参数说明
  • 工作状态指示LED
  • DIN导轨安装

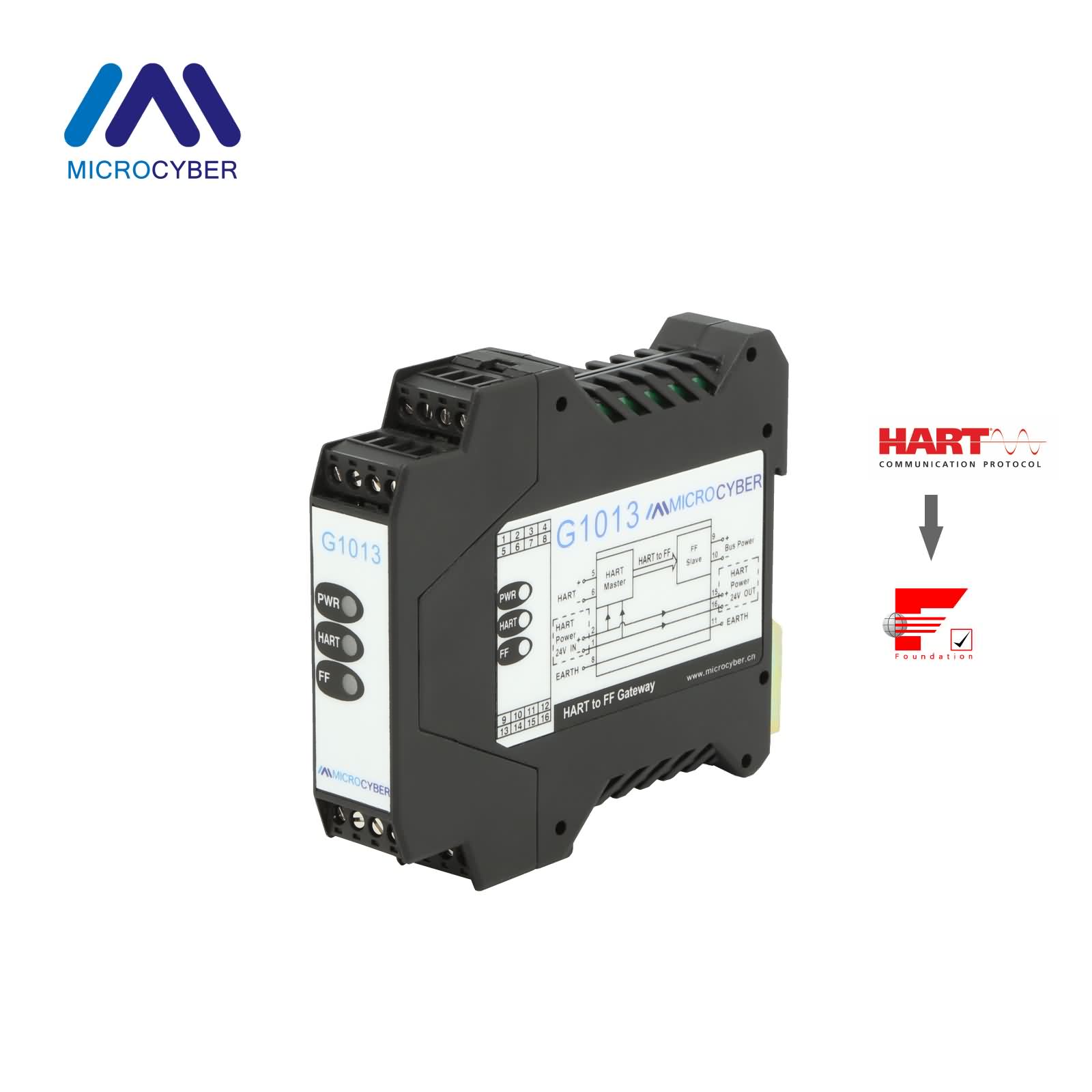

G1013 HART转FF网关

G1013 网关是沈沈阳中科博微科技股份有限公司研发的一款HART协议转FF协议的网关设备。G1013 网关作为HART主机通过标准HART总线与HART从设备进行通讯,能够把HART设备中的数据转换成FF功能块数据输出。可以方便快捷的把HART设备接入到FF现场总线系统中。

优点和特点

  • 最多接4个HART从设备
  • 支持HART 7.0主站协议
  • 支持每个设备4通道AI,共16个通道
  • 支持4个AI及1个PID功能块,支持ITK6.1.1特性,支持功能块诊断功能
  • HART物理接口FSK,通信速率1200bps
  • 提供标准DD文件,CFF文件以及手操器DD文件
  • DIN导轨安装简便,维修简单配置方便,数据透明传输
  • 可以方便的实现工厂旧设备改造,保护现有投资

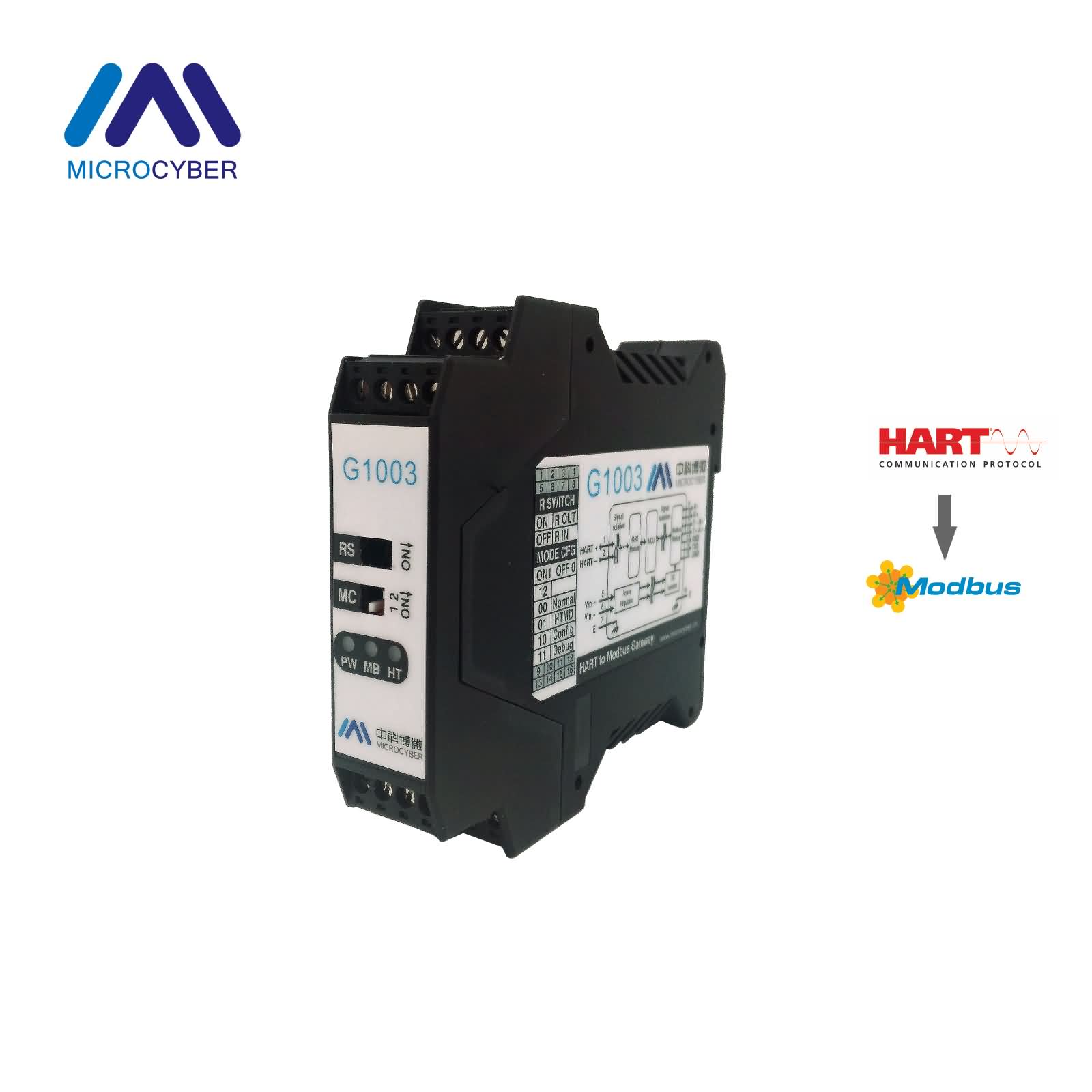

G1003  HART转Modbus网关

G1003网关实现了HART到Modbus RTU/ASCII的转换功能。可以使多个符合HART从站协议的HART从站设备接入到Modbus网络中。网关内部的HART端做主站,Modbus端做从站。

优点和特点

  • 支持Modbus-RTU/ASCII,硬件接口RS232/RS422/RS485
  • 支持HART长帧和短帧格式,支持HART7.0协议并向下兼容
  • 可配置为HART第一主设备或第二主设备
  • 可工作于点对点模式或多点模式
  • 多点模式能够链接最多15台HART从设备
  • 支持的HART命令号可配置
  • 支持HART阵发模式
