Project Description

Microcyber M系列嵌入式模块

Microcyber M系列嵌入式模块的主要功能是嵌入到具有Modbus接口的设备中,使原有Modbus设备能接入到其他主流的现场总线网络中。M系列模块具有同尺寸,同接口,易升级的主要特点。用户仅需要设计一次硬件,使用我们不同的模块,即可生产具有不同现场总线协议的设备。

Microcyber M系列嵌入式模块提供Modbus到Profibus DP,Profibus PA,HART与Foundation Fieldbus协议转换功能。

四大优点

同尺寸
65mm(长)* 42mm(宽)

同接口
2.54间距16针接插件,功能兼容

易升级
替换模块,即刻实现不同协议的设备

配置简单
使用Microcyber专用Modbus通用配置工具进行配置,操作简单,使用方便。

Microcyber M系列嵌入式模块优点

使用专用组态工具进行组态,界面简洁,配置方便
联接不同的控制系统(西门子,艾默生,施耐德电子,ABB,横河,罗克韦尔等等)
支持主流的过程工业通信协议(Profibus DP, Profibus PA, HART 与 Foundation Fieldbus)
支持DD文件,可以快速配置参数
自发货之日起有一年的产品质保

工作时间

Week Days 8:00 – 5:00
Saturday 9:00 – 5:00
Sunday 11:00 – 4:00

联系电话

024-31217270

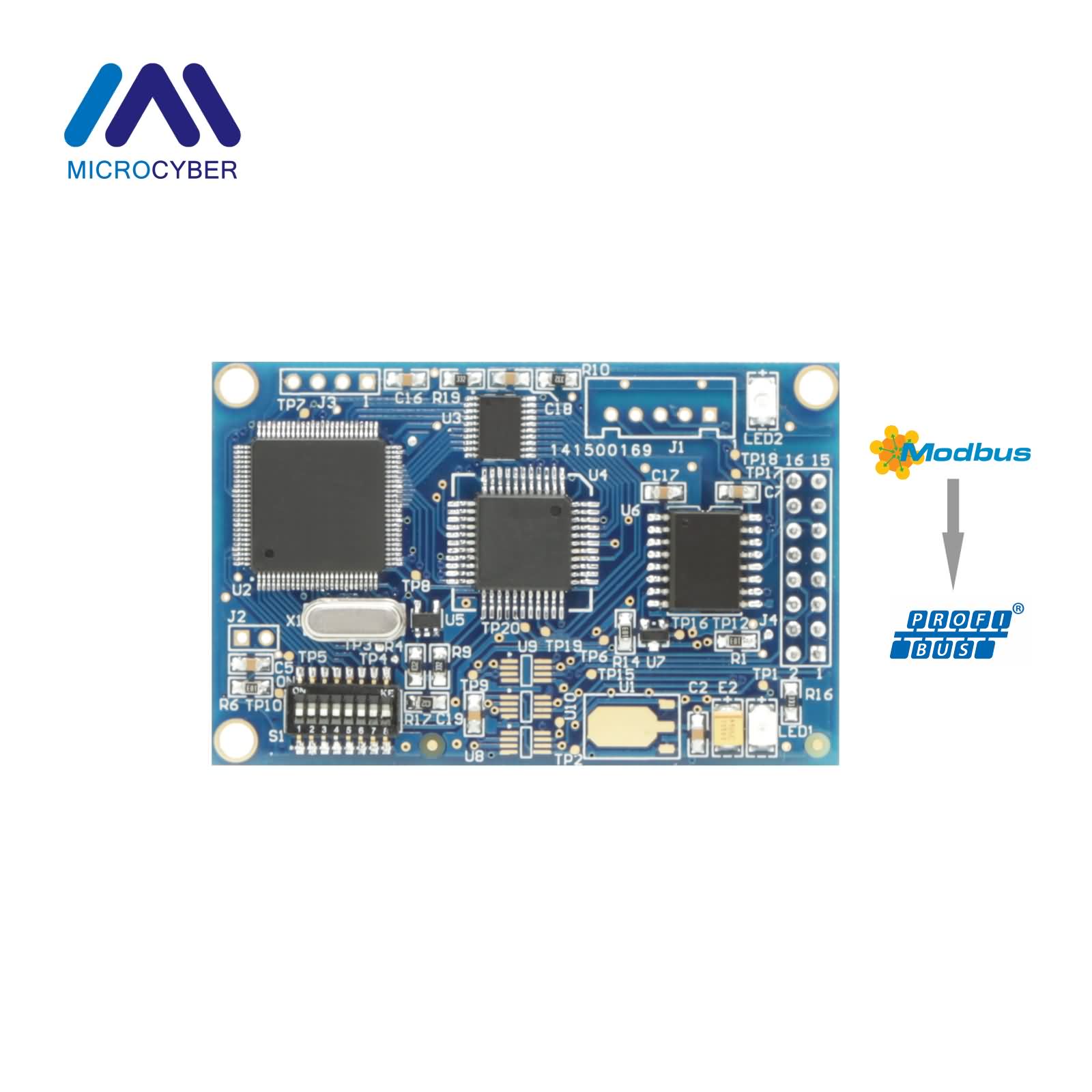

M0306 Modbus转DP嵌入式模块

M0306嵌入式模块实现了Modbus RTU设备到现场总线PROFIBUS DP互联,Modbus RTU和PROFIBUS DP/V0间的协议转换。用户只需通过Modbus配置工具简单配置即可将Modbus RTU设备接入到PROFIBUS DP网络中。DIP16 2.54mm标准接口,3.3V电源供电,PROFIBUS DP及Modbus通信指示灯快速诊断设备工作状态,产品使用简单。M0306结合了高可靠性和灵活性,使其成为各个行业PROFIBUS DP设备OEM开发的最佳选择。

优点和特点

  • 支持1个Modbus RTU从站设备,符合PROFIBUS-DP/V0 协议规范
  • 最大支持244输入数据、244个输出数据、244个参数
  • ModbusRTU和PROFIBUS DP协议可通过GSD文件灵活配置
  • ModbusRTU和PROFIBUS DP协议数据透明传输
  • 硬件设置PROFIBUS DP总线设备地址
  • MODBUS 协议接口的变频器、电机启动保护装置、各种变送器、智能现场测量设备及仪表等

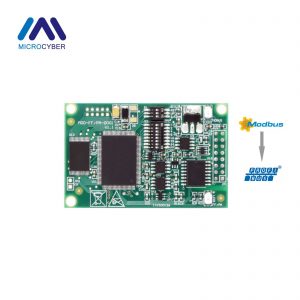

M0307 Modbus转PA嵌入式模块

M0307嵌入式模块实现了Modbus RTU到Profibus PA的转换功能。可以使符合Modbus RTU通信规则的从站设备接入到Profibus PA网络中。是国内唯一一家实现此功能的PA设备,是客户不二的选择。所有Modbus相关配置均通过Modbus配置工具来实现,功能强大、方便快捷。可广泛应用于各个行业领域。

优点和特点

  • 国内首家成功研发的Modbus RTU转PA嵌入式模块
  • 最多支持1个Modbus RTU从站设备同时接入
  • ModbusRTU接口可配置总线终端,需要24VDC外供电
  • 支持最新的Profibus PA 3.02行规,可通过软件或硬件设置Profibus总线地址,ProfibusPA端通过总线供电工作
  • 多达4种功能块AI、AO、DI、DO,每种分别有4个,共16个功能块领先于国际上同类产品
  • 支持GSD文件,共16个槽,每个槽固定为1个功能块,每个功能块均可配置多种模块

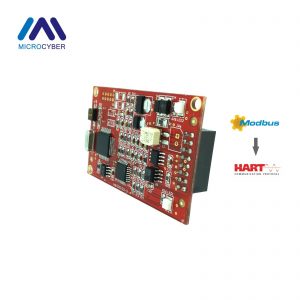

M0310 Modbus转HART嵌入式模块

M0310嵌入式模块使得Modbus RTU向HART的直接转换成为了可能。M0310可以有效降低Modbus设备向HART设备转换的开发难度,轻松实现Modbus RTU设备的升级。通过简单的配置即可连接Modbus从站设备,从而实现Modbus-RTU协议到HART协议的转换。现场应用过程中通过LED指示灯即可判断M0310的工作状态是否正常。

优点和特点

  • 符合HART7.0协议标准
  • HART从站和Modbus主站形式
  • 4~20mA模拟信号叠加HART数字信号
  • 支持1个Modbus从设备,支持6个设备变量和4个动态变量
  • 通过HART接口配置嵌入式模块,用户数据写保护
  • 支持高/低报警电流,TTL Modbus接口,LED电源和通信指示

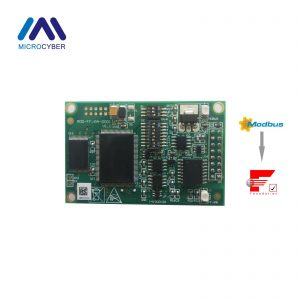

M0313 Modbus转FF嵌入式模块

M0313嵌入式模块使得Modbus RTU向FF H1的直接转换成为了可能。M0313可以有效降低Modbus设备向FF设备转换的开发难度,轻松实现Modbus RTU设备的升级。通过简单的配置即可连接Modbus从站设备,从而实现Modbus-RTU协议到FF协议的转换。现场应用过程中通过LED指示灯即可判断M0313的工作状态是否正常。

优点和特点

  • 支持1个Modbus RTU从站设备
  • 符合FF规范的RES功能块1个Modbus变换块1个,符合FF规范的PID功能块4个
  • 符合FF规范的支持4种功能块AI、AO、DI、DO
  • 每种分别支持8个通道
  • Modbus RTU设备升级,工作状态指示LED
