现场总线模块和现场总线网关产品介绍

M系列现场总线模块介绍

Microcyber M系列现场总线嵌入式模块的主要功能是嵌入到具有Modbus接口的设备中,使原有Modbus设备能接入到其他主流的现场总线网络中。M系列现场总线模块具有同尺寸,同接口,易升级的主要特点。用户仅需要设计一次硬件,使用我们不同的模块,即可生产具有不同现场总线协议的设备。

Microcyber M系列现场总线嵌入式模块提供Modbus到Profibus DP,Profibus PA,HART与Foundation Fieldbus协议转换功能。

G系列现场总线网关介绍

Microcyber G系列现场总线网关包括6种不同的产品,每种网关都可联接两种不同的工业网络。该产品系列为Modbus提供到Profibus DP, Profibus PA, HART与Foundation Fieldbus转换功能,同时支持HART到Foundation Fieldbus、Modbus的转换功能。

Microcyber G系列现场总线网关为应用不同网络的工业自动化工厂使用而设计。G系列现场总线网关帮助系统集成商快速连接两种工业网络,支持整个工厂内持续的信息流。

中科博微

沈阳中科博微科技股份有限公司是由中国科学院沈阳自动化研究所发起创建的一家高新技术企业,主要从事网络化控制系统、工业通信及仪表、开发、生产和应用。中科博微是专业生产现场总线模块和现场总线网关的厂家,中科博微承担了多个国家科技重大专项、国家高技术研究发展计划(863 计划)、智能制造装备发展专项等国家科技计划项目,是国家网络化控制系统工程研究中心建设依托单位。

中科博微

现场总线网关与现场总线模块专业制造商。

期待您的咨询:024-31217263(产品事业部)   024-31217253(自动化)

联系

现场总线嵌入式模块



Microcyber M系列现场总线嵌入式模块的主要功能是嵌入到具有Modbus接口的设备中,使原有Modbus设备能接入到其他主流的现场总线网络中。M系列现场总线模块具有同尺寸,同接口,易升级的主要特点。用户仅需要设计一次硬件,使用我们不同的模块,即可生产具有不同现场总线协议的设备。 Microcyber M系列为Modbus提供到Profibus DP, Profibus PA, HART与Foundation Fieldbus转换功能, 同时支持HART到Foundation Fieldbus、Modbus的转换功能。

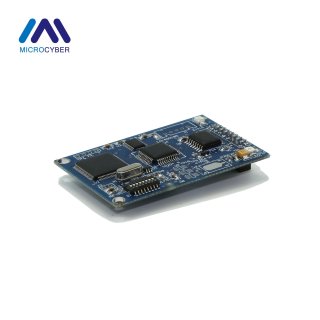

M0306 Modbus转DP嵌入式模块

M0306嵌入式模块的主要功能是将具有Modbus通信能力的用户设备接入到PROFIBUS-DP网络中,使其成为PROFIBUS-DP从站。

优点和缺点

  • Modbus-RTU主站,DP从站
  • 符合PROFIBUS DPV0协议标准
  • 与Modbus-RTU从站的电气接口为TTL电平
  • 通过拨码开关可设置DP从站地址

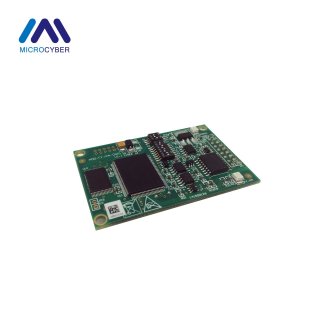

M0307 Modbus转PA嵌入式模块

M0307嵌入式模块实现了Modbus RTU到Profibus PA的转换功能。可以使符合Modbus RTU通信规则的从站设备接入到Profibus PA网络中。

优点和特点

  • 符合PA 3.02行规
  • 支持Modbus通信参数动态配置
  • 支持AI、AO、DI、DO多种功能块
  • 最大支持4通道AI、AO、DI、DO

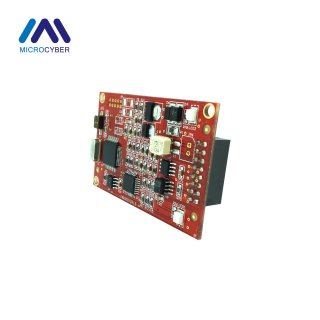

M0310 Modbus转HART嵌入式模块

M0310嵌入式模块使得Modbus RTU向HART的直接转换成为了可能。M0310现场总线模块可有效降低Modbus设备向HART设备转换的开发难度,轻松实现Modbus RTU设备的升级。通过简单的配置即可连接Modbus从站设备,从而实现Modbus-RTU协议到HART协议的转换。

优点和特点

  • 符合HART 7.0协议标准
  • 符合标准Modbus-RTU协议
  • 支持Modbus通信参数动态配置
  • 支持6个设备变量、4个动态变量

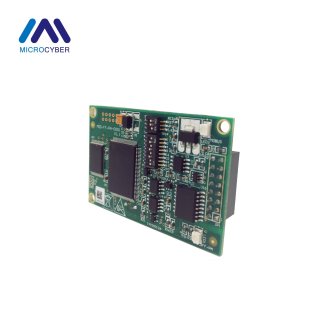

M0313 Modbus转FF嵌入式模块

M0313嵌入式模块使得Modbus RTU向FF H1的直接转换成为了可能。M0313现场总线模块可有效降低Modbus设备向FF设备转换的开发难度,轻松实现Modbus RTU设备的升级。通过简单的配置即可连接Modbus从站设备,从而实现Modbus-RTU协议到FF协议的转换。

优点和特点

  • 符合FF协议标准
  • Modbus-RTU通信参数动态配置
  • 支持AI、AO、DI、DO和PID等多种功能块
  • 支持ITK6.1.1

现场总线网关

Microcyber G系列现场总线网关包括6种不同的产品,每种网关都可联接两种不同的工业网络。该产品系列为Modbus提供到Profibus DP, Profibus PA, HART与Foundation Fieldbus转换功能,同时支持HART到Foundation Fieldbus、Modbus的转换功能。

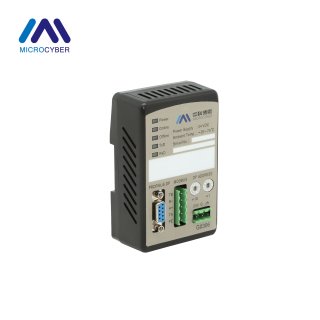

G0306 Modbus转DP网关

G0306现场总线网关实现了Modbus RTU设备到现场总线PROFIBUS DP互联,Modbus RTU和PROFIBUS DP/V0间的协议转换。

优点和特点

  • Modbus-RTU协议转换成DP协议
  • 标准DP接口,波特率自适应,最大支持12Mbps
  • 最大支持244字节输入+244字节输出
  • 通过GSD可配置Modbus相关参数
  • Modbus端既可做主站,也可做从站

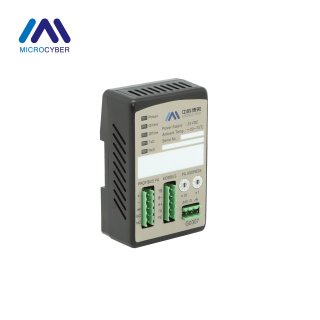

G0307 Modbus转PA网关

G0307现场总线网关实现了Modbus RTU到PROFIBUS PA的转换功能。可以使多个符合Modbus RTU通信规则的从站设备接入到PROFIBUS DP网络中。

优点和特点

  • Modbus-RTU协议转换成PA协议
  • 支持PA3.02行规
  • 支持GSD5.0规范和标准的EDD规范
  • 支持AI、AO、DI、DO标准功能块
  • 最多支持4个Modbus设备

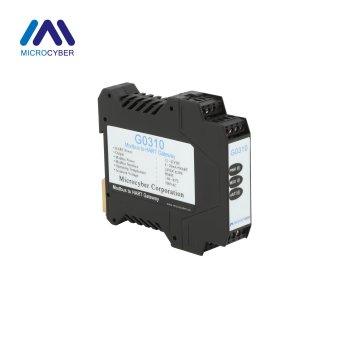

G0310 Modbus转HART网关

G0310现场总线网关作为Modbus主机通过RS485接口与具有Modbus-RTU通讯功能的设备进行通讯,能够把设备中的数据转换成HART设备变量输出,并且支持4~20mA电流输出。

优点和特点

  • MODBUS-RTU协议转换成HART协议
  • 支持6个设备变量,4个动态变量
  • 支持MODBUS通信参数动态配置
  • 支持HART多点模式
  • 支持375、475手操器配置

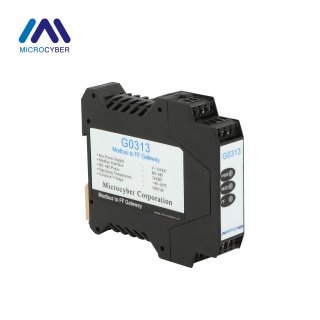

G0313 Modbus转FF网关

G0313现场总线网关作为 Modbus 主机通过 RS485 接口与具有 Modbus-RTU 通讯功能的设备进行通讯,能够把设备中的数据转换成 FF 设备变量输出。

优点和特点

  • Modbus-RTU协议转换成FF协议
  • 符合FF标准
  • 支持Link Master功能
  • 支持标准的DD或者EDD规范
  • 最多支持4个Modbus设备

G1013 HART转FF网关

G1013现场总线网关作为HART主机通过HART接口与HART从设备进行通讯,能够把设备中的动态变量转换成FF设备变量输出。

优点和特点

  • HART协议转换成FF协议
  • 支持HART7.0协议并向下兼容
  • 最多支持4个HART从设备
  • 支持4个功能块

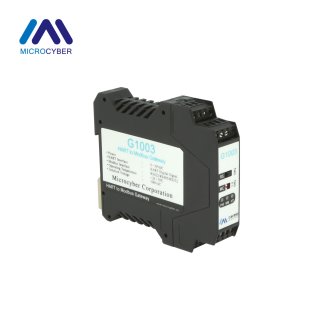

G1003 HART转Modbus网关

G1003现场总线网关实现了Modbus RTU/ASCII的转换功能。可以使多个符合HART从站协议的HART从站设备接入到Modbus网络中。

优点和特点

  • 支持Modbus-RTU/ASCII,硬件接口RS232/RS422/RS485
  • 支持HART长帧和短帧格式,支持HART7.0协议并向下兼容
  • 可配置为HART第一主设备或第二主设备
  • 可工作于点对点模式或多点模式
  • 多点模式能够链接最多15台HART从设备
  • 支持的HART命令号可配置
  • 支持HART阵发模式

现场总线附件

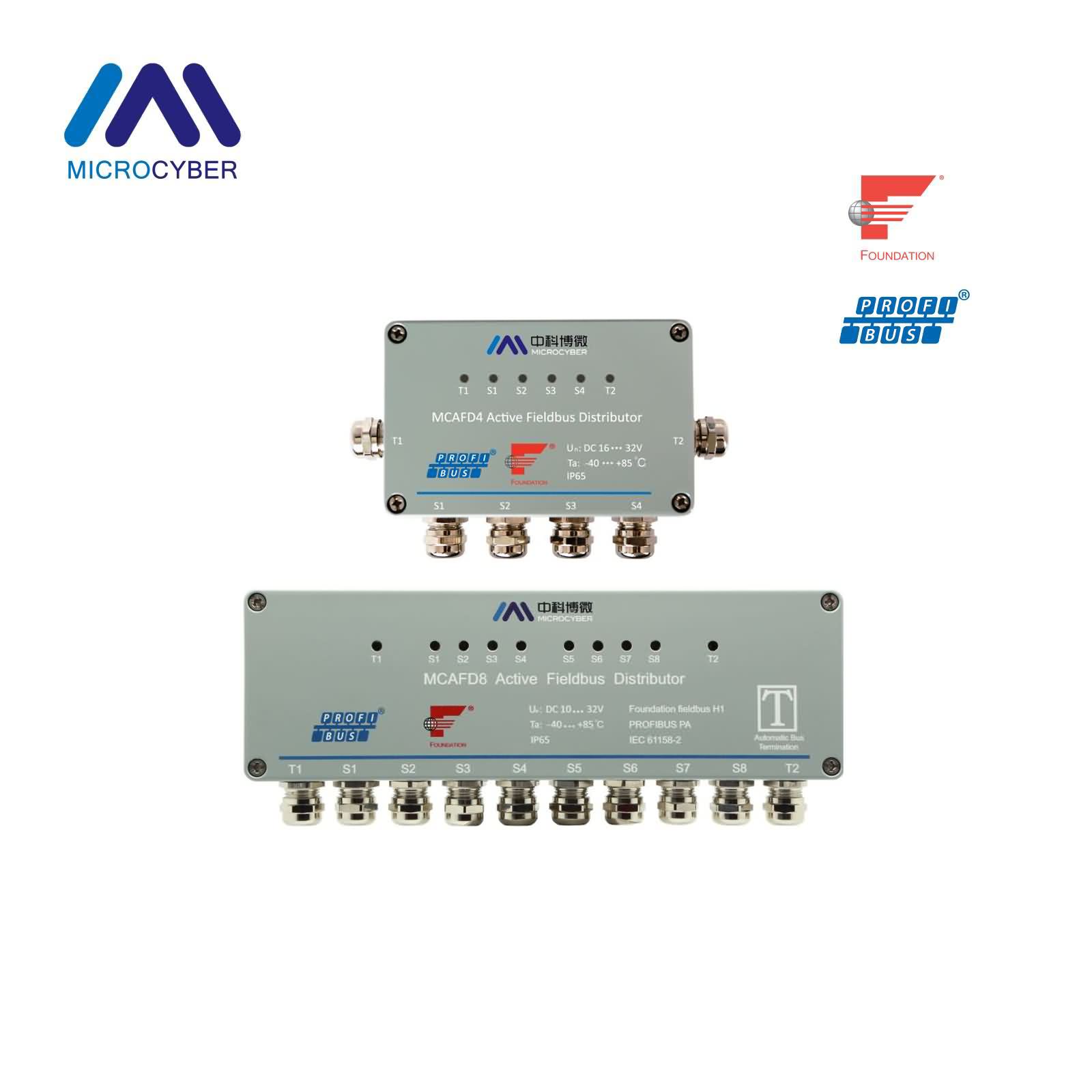

MCAFD4/8 有源现场总线分配器

现场总线接线盒可用于将多台FF-H1或PROFIBUS -PA设备连接到现场总线上,并具有终端匹配功能,在总线主线或支线末端可当做终端匹配器使用。

主要特点

  • 短路保护功能,隔离故障设备,
  • 安装或拆卸现场总线设备,不影响总线其他设备的正常运行
  • 降低安装成本,简化电气维护,外壳连接处防水、防尘
  • 现场总线输入不分极性,用户不必考虑现场总线设备正负问题
  • 每个现场总线接线盒最多可挂接4/8个现场总线设备

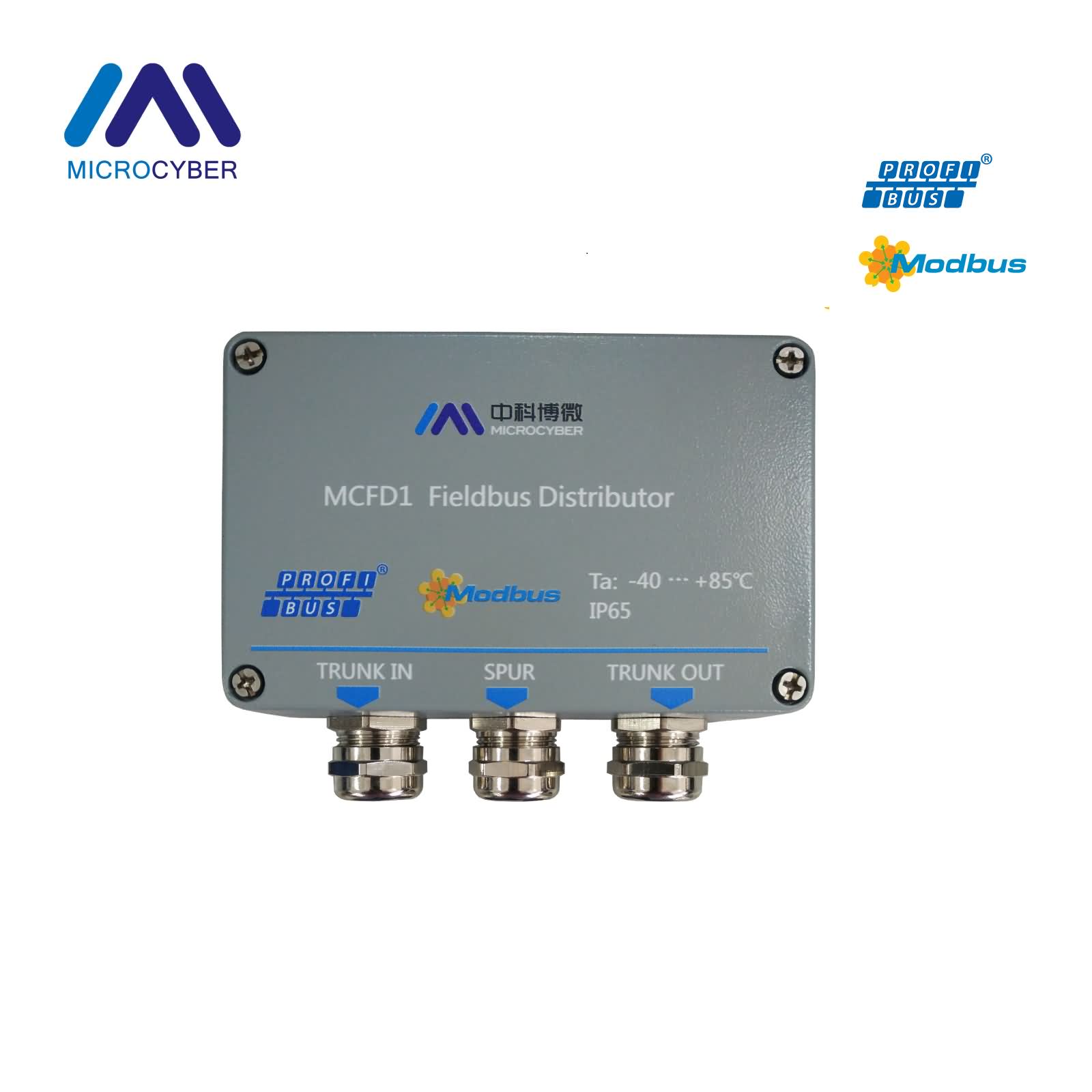

MCFD1(RS485)无源现场总线分配器

MCFD1(RS485)无源现场总线分配器是一款用于工控现场的设备,用于总线型,网络结构的现场布线。总线型工控现场布线到具体现场设备时,总线需要先接入现场设备,然后再由现场设备引出,给总线线缆的检验、设备的诊断、替换带了不便。星型网络结构的一根总线线缆分别接多个设备时,无法做到完整的线缆接入每个现场设备,使用现场总线分配器可解决上述问题。

优点和特点

  • 适用于总线网络结构的现场总线布线
  • 适用于物理层符合RS-485规范的O DBUS-RTU、MODBUS-ASCII、PROFIBUS DP等现场总线
  • 可在无现场设备的情况下进行网络布线,可是布线更加规范
  • 可减少运行和维护费用

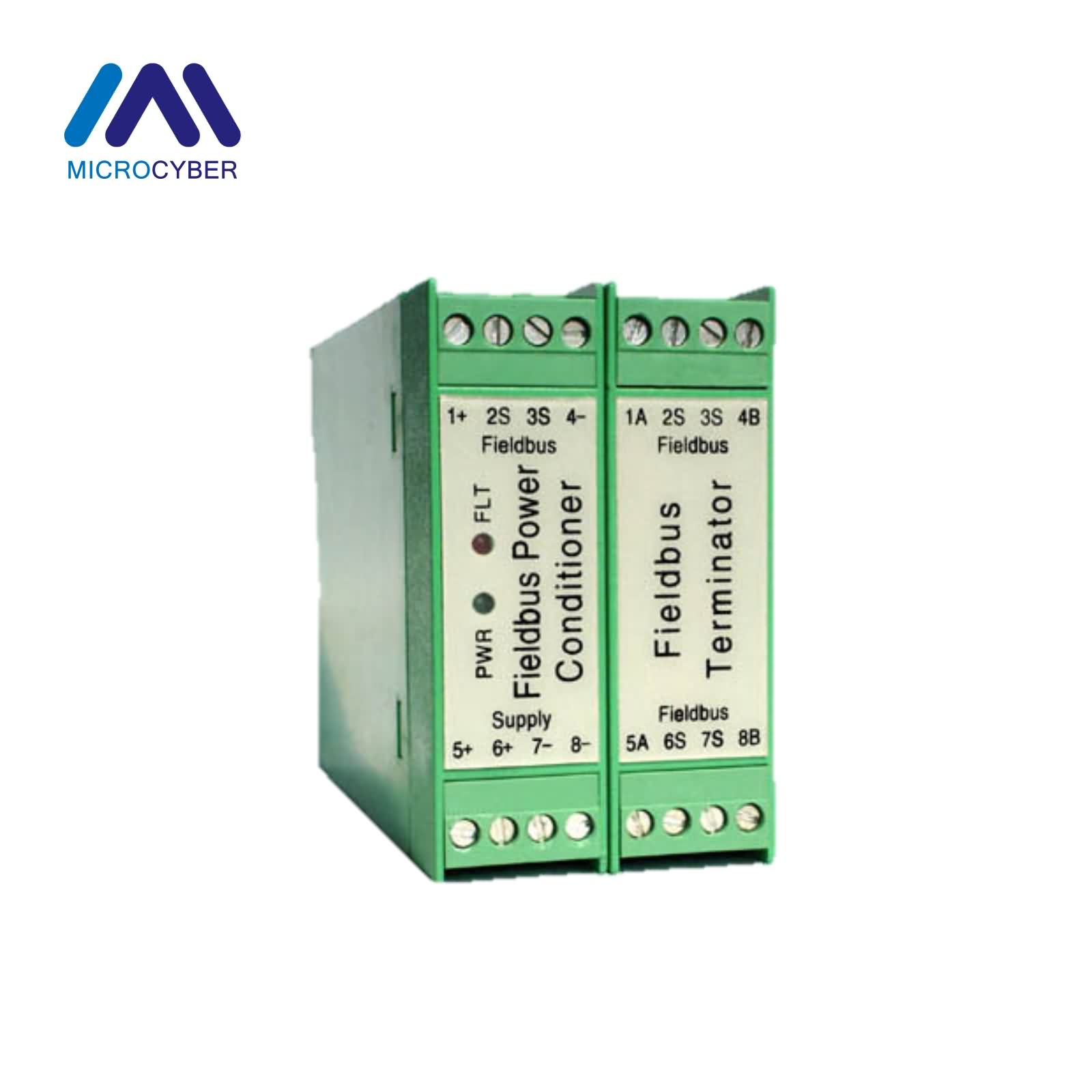

NCS-BP105现场总线电源调节器&NCS-BT105终端匹配器

现场总线电源调节器(以下简称总线电源)适用于Foundation Fieldbus及PROFIBUS PA现场总线控制系统,向总线供电型设备提供电源。总线电源采用提供均匀的阻抗特性,与终端匹配器配合,可再现完美的总线信号。

主要特点

  • 总线供电,适用于符合IEC 61158-2标准的现场总线
  • 符合FF-831总线电源测试规范
  • 支持冗余连接,有源阻抗控制方式
  • 随动电压输出方式,可满足长距离供电要求
  • 抗强电磁干扰,保护总线设备

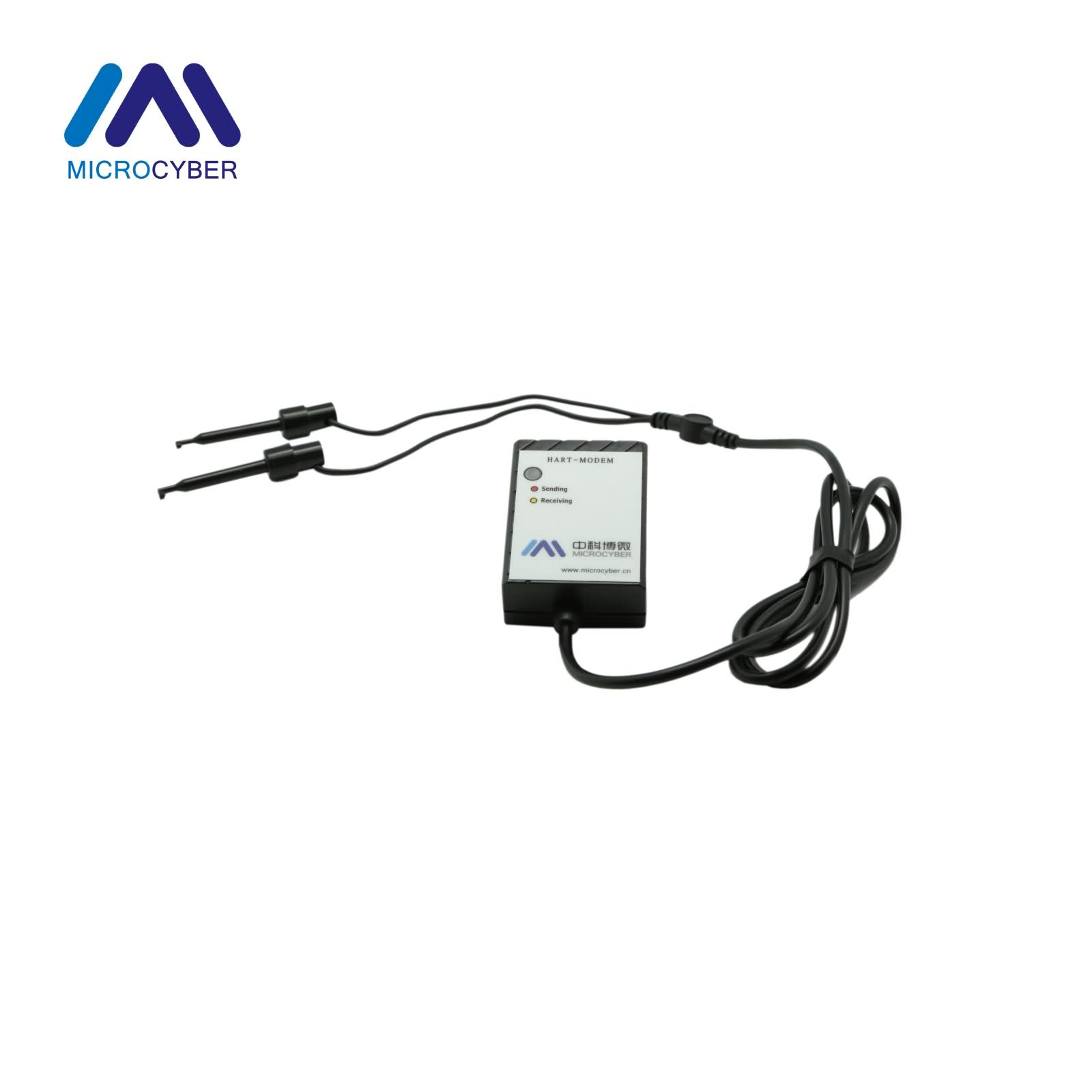

NCS-HM105 HART信号调制解调器

工业自动化仪表正在由传统的4~20mA模拟控制信号向具有数字通信功能的工业现场总线升级。HART总线具有数字通信功能并兼容4~20mA模拟控制信号。

主要特点

  • 完全的HART接口,遵守HART物理层规范
  • 变压器隔离,免除接地影响
  • 低功耗设计,无需外接电源
  • USB口与串口两种选择

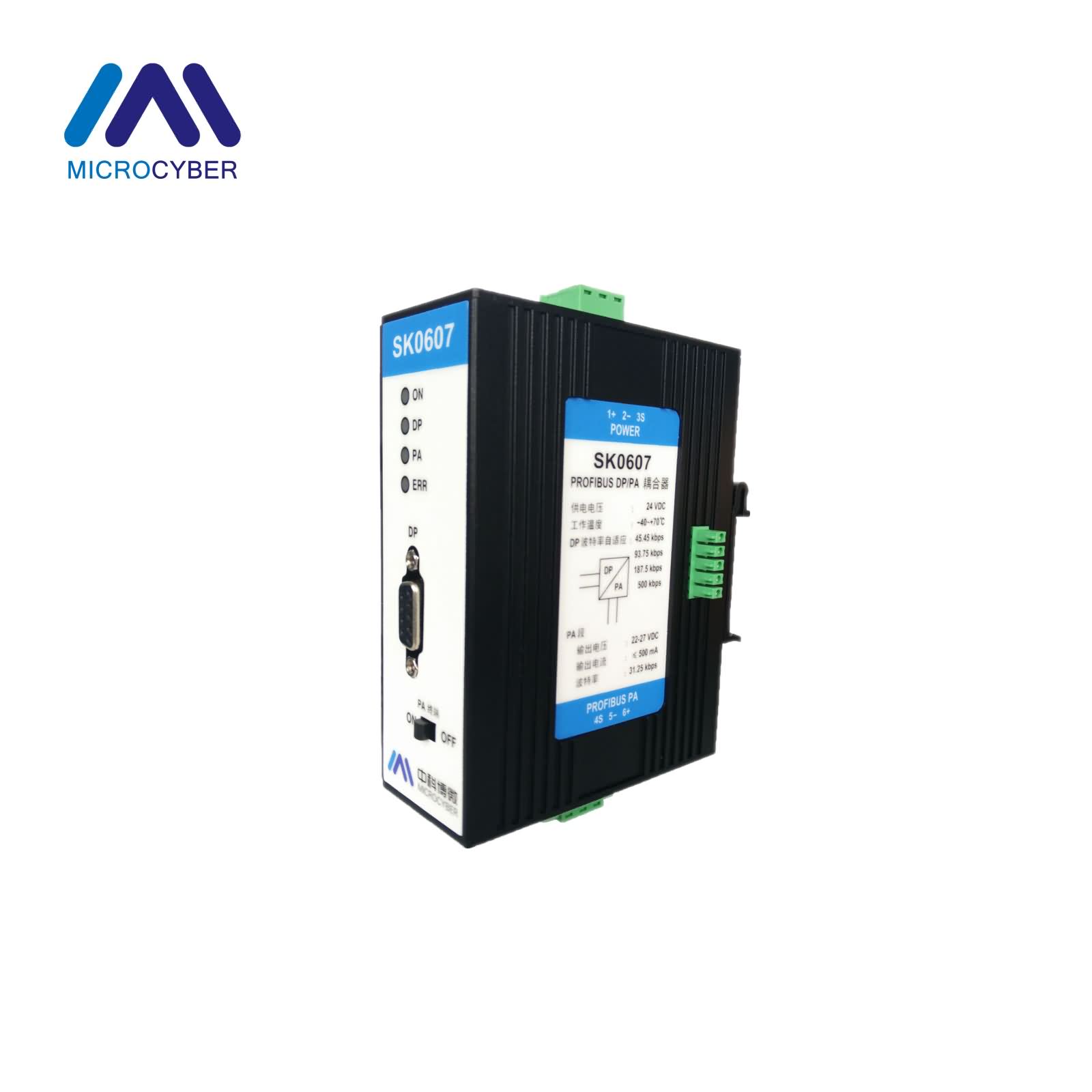

SK0607    DP/PA耦合器

SK0607  DP/PA耦合器是PROFIBUS DP和PROFIBUS PA之间的物理链路。它使得在单机运行中通过PROFIBUS DP对PA现场设备进行寻址成为可能。而无需其他任何组件。

优点和特点

  • 需要24VDC供电
  • 提供Sub-D接口,用于连接DP总线
  • 提供一个网段两个PA总线接口,方便连线,驱动电流最大500mA
  • 提供PA总线终端开关
  • 提供背板总线,用于连接多个耦合器,背板上提供电源和DP总线
  • 提供DP、PA指示灯,工作时闪烁;提供电源指示灯ON,工作时常亮
  • 标准DIN导轨安装

产品应用领域

中科博微承担了多个国家科技重大专项、国家高技术研究发展计划(863计划)、智能

制造装备发展专项等国家科技计划项目,是国家网络化控制系统工程研究中心建设依托单位。是现场总线模块和现场总线网关 专业的生产厂家
