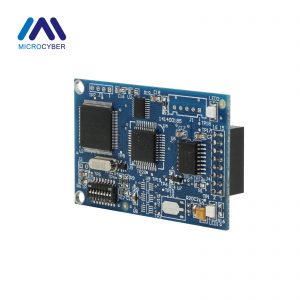

M0306模块支持与Modbus RTU用户板的一对一嵌入式连接，主要功能是将用户板接入到PROFIBUS 网络中，使其成为PROFIBUS DP 从站设备。
M0306 模块可以完成 Modbus 与 PROFIBUS 间的通信协议转换，实现用户板 Modbus 输入输出数据 与PROFIBUS主站控制系统输入输出数据间的映射与透明传输，M0306工作原理
3.1 工作模式
M0306模块支持两种工作模式：配置模式和正常工作模式，可以根据模式拨码开关位状态实时切换。在配置模式下，M0306 作为 Modbus 从站，Modbus 通用配置工具作为 Modbus 主站。通过 Modbus 通用配置工具，除了可以配置串口通信参数、设备 ID、设备地址来源等基本信息外，主要是配置读写用户板 Modbus 输入输出数据的 Modbus 命令队列参数信息，例如使用哪个 Modbus 功能码来读写，操作的寄 存器地址是多少等等。配置完成后这些信息将下载并保存在M0306模块中。

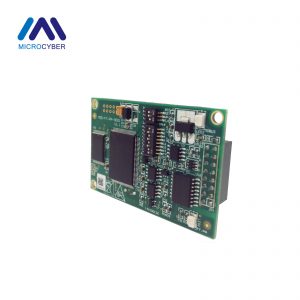

M0307 Modbus转PA嵌入式模块是沈阳中科博微自动化技术有限公司研发的Microcyber M系列嵌入式 模块之一。此系列嵌入式模块具有同尺寸，同接口，易升级，配置简单等特点，是用户快速开发现场总线设备的理想选择。通过将 M0307 嵌入到具有 Modbus-RTU 通信能力的用户设备中，即可实现将用户设备变为 Profibus PA 从站。替换成 M 系列其他模块，即可快速实现 Profibus DP、FF、HART 等现场总线设备。
工作原理
M0307 Modbus 转 PA 嵌入式模块是只支持一对一的 Modbus 和 Profibus PA 通信协议转换模块。作为 PA设备，可以与Modbus设备进行通信。通过配置，可以实现Modbus设备数据与PA设备数据的交互。
工作模式
M0307可通过特殊功能拨码开关S2来切换两种工作模式：配置模式与正常工作模式。ON为配置模式，OFF为正常工作模式。
HART模块可以将Modbus协议的流量、物位仪表转换成HART协议的流量、物位仪表。 HART 模块（M0310）是一款将 Modbus 设备类别中输入型设备转换成 HART 电流输出型设备的嵌入式 转换模块。HART 模块嵌入到 Modbus 协议输入型设备（流量、物位等测量仪表）中，通过 TTL 电平信号运 行 Modbus 应用层协议。HART 模块作为Modbus 主站、HART 从站将 Modbus设备中数据寄存器（如输入寄 存器、保持寄存器）的数据转换到HART命令所用动态变量中。
使用中科博微提供的上位机组态软件可以做上述配置，或具有 DD 文件解析能力的 HART 主站（如 PC机、手操器）导入中科博微提供的HART模块DD文件，也可以做上述配置。

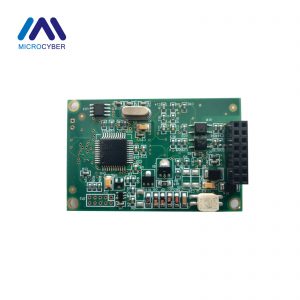

M0313 Modbus转FF嵌入式模块是沈阳中科博微自动化技术有 限公司研发的一款Modbus-RTU协议与FF协议的嵌入式转换模块。 M0313 Modbus 转 FF 嵌入式模块作为 Modbus 主机通过 TTL 接口 与具有 Modbus-RTU 通讯功能的设备进行通讯，能够把设备中的数 据转换成FF设备变量输出。
工作原理 M0313 Modbus 转 FF 嵌入式模块是支持 Modbus 与 FF 通讯协 议的协议转换模块，作为FF设备可以和Modbus设备进行通信，通 过简单地配置可以把 Modbus 数据读取到 FF 设备中，并通过 FF 总 线方式把数据传输给控制系统。M0313 Modbus 转 FF 嵌入式模块支持 1 个 Modbus 从设备，8 个模拟量输入输出和8个离散量输入输出，总共提供32个通道访问。

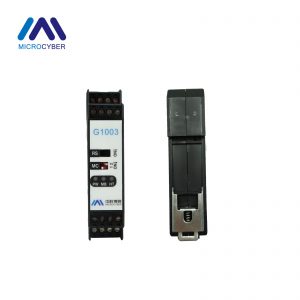

此网关实现了 HART 到 Modbus RTU/ASCII 的转换功能。可以使多个符合 HART 从站协议的 HART 从站设 备接入到 Modbus 网络中。网关内部的 HART 端做主站，Modbus端做从站。
功能概述
HART 转 Modbus 网关包含一个 HART 主站通道和一个 Modbus 从站通道。HART 主站通道负责 获取 HART 网络中的 HART 从站设备的数据，并将获取的数据写入网关内部数据区；Modbus 从 站通道负责接收来自 Modbus 主站的请求，包括配置网关参数时的请求和循环读取网关内部数 据区的请求；通过HART转Modbus网关就可以轻松实现Modbus主站访问HART网络数据的功能。
