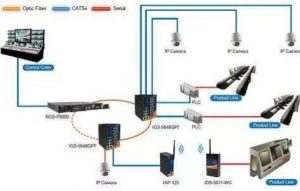

PROFIBUS的典型通讯电缆是屏蔽双绞线，如图1所示。屏蔽双绞线自带金属屏蔽层，可以有用减少信号衰减和现场带来的各种噪声烦扰，然后使得有用的电子信号更加”洁净”,传输距离也会相应变长。DP头子是专用于PROFIBUS通讯电缆的接头，就比如以太网的水晶头一般，DP头子在使用时，有以下几个注意事项。
DP头子有ON和OFF两种作业情况，它抉择了终端电阻是否起作用。在PROFIBUS网络的中心站，DP头子要处于”OFF”情况，而在两端，则要选在”ON”情况。”ON”情况下，终端电阻起作用，为网络供应了较高的抗烦扰才华，避免信号反射的发生。DP头子可一同接一进一出两条通讯电缆，完结多个站点之间的网络拓扑。
站2、站5分别为第一站和终究一站，它们要打到”ON”情况，将终端电阻接入网络。站4、站8为中心站，打到”OFF”情况。在接线时，”进”与”出”的联络必定要搞清楚，以站8为例，其进线必定要接于上一站的出线端；其出线则要接与下一站的进线端。首、尾两站则接于进线端即可。
PROFIBUS网络中，各站的站址不需求连续，也不遵照由小到大的排站次第，在整个网络中，保证每个站的站址仅有即可。而具体的网络连接次第则由实践的接线次第抉择。PROFIBUS总线有一技术特性，某一站出现硬件缺点，则会导致整条网络都”瘫痪”,一般来说，PROFIBUS网络一般都站点较多，分布也广，因此，要掌握必定的技巧才华快速准确的找到缺点点。
当一条PROFIBUS网络出现继续缺点后，全部站点将都会报错。这时，首要找到整条网络的中心一站，将其堵上，看其前面的站是否仍报错？若仍报错，则说明缺点点在此站之前；若不报错了，则说明缺点点在此站之后。然后将本站铺开。
判定缺点站后，将其铺开，然后拔下DP头子，再次检查网络情况，假设除本站外，网络情况正常，则可判定为本站的模块有问题，需求检查替换；假设网络仍有缺点，则首要考虑DP头子本身存在问题。供认DP头子的接线出色，铜芯无氧化现象，无暗伤。
检查DP头子的情况，”ON”情况下，A1、B1之间约为220Ω的电阻；”OFF”情况下，（A1、A2），（B1,B2）分别导通。替换DP头子后，再次重复进程3,供认本站模板是否有缺点。假设上述检查均没问题后，则可能是PROFIBUS电缆有问题，可考虑重新做一下屏蔽，甚至替换电缆。
